Vilka är effekterna av olika kretstopologier på SIC-enhetens prestanda?

Vilka är effekterna av olika kretstopologier på SIC-enhetens prestanda?

Hej där! Jag är hos en SiC-enhetsleverantör, och jag har själv sett hur olika kretstopologier kan ha en enorm inverkan på SiC-enhetens prestanda. Låt oss dyka in och utforska dessa effekter tillsammans.

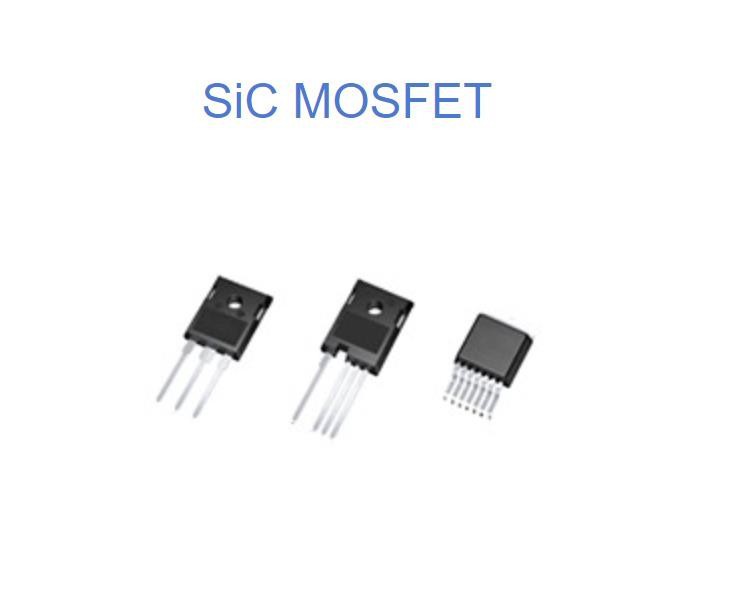

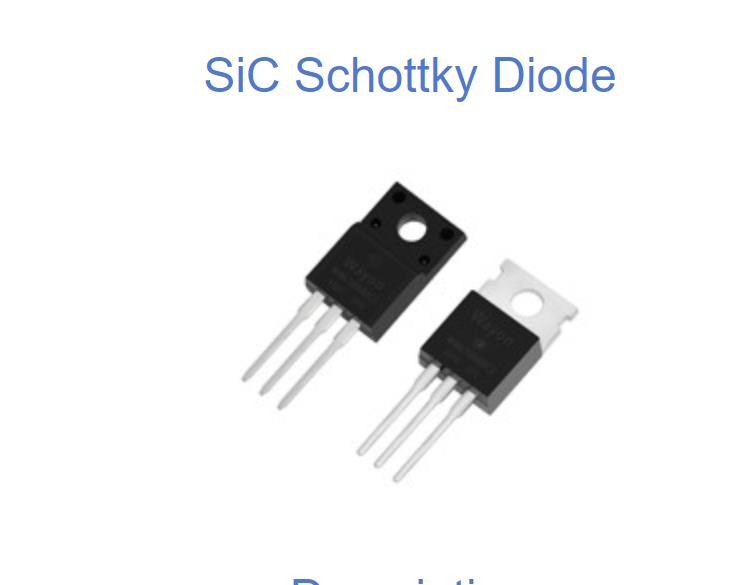

För det första, vad är SiC-enheter? Tja, det har viSic MosfetochSic Schottky-diod, som är superpopulära i kraftelektronikvärlden. Dessa enheter erbjuder några fantastiska fördelar som lågt motstånd, höga växlingshastigheter och bra termisk prestanda. Men hur bra de presterar beror mycket på kretstopologin de används i.

Låt oss börja med Buck-omvandlartopologin. Detta är en nedstegsomvandlare, som används för att omvandla en högre likspänning till en lägre likspänning. När vi använder SiC-enheter i en Buck-omvandlare kan vi verkligen dra nytta av deras snabba växlingshastigheter. SiC Mosfet kan slås på och stängas av mycket snabbt, vilket minskar kopplingsförlusterna. Detta gör att omvandlaren kan arbeta på högre frekvenser utan att bli för varm. Till exempel, i en traditionell Buck-omvandlare med silikonenheter kan vi vara begränsade till några hundra kilohertz. Men med SiC Mosfets kan vi lätt gå upp till några megahertz. Resultatet? En mindre och effektivare omvandlare. SiC Schottky-dioden spelar också en avgörande roll här. Eftersom den har en omvänd återhämtningstid nära noll, orsakar den inte samma typ av spänningsspikar och effektförluster som en vanlig diod skulle göra. Så totalt sett, i en Buck-omvandlare, kan SiC-enheter avsevärt förbättra effekttätheten och effektiviteten.

Låt oss nu titta på Boost-omvandlaren. Det är motsatsen till Buck-omvandlaren, som ökar en lägre DC-spänning till en högre DC-spänning. I en Boost-omvandlare är SiC Mosfets låga på - motstånd en game changer. När Mosfet är på, är effektförlusten proportionell mot kvadraten på strömmen som flyter genom den och på-motståndet. Med SiC Mosfets som har mycket lägre on-resistans jämfört med kiselmotsvarigheter, reduceras ledningsförlusterna avsevärt. Detta är särskilt viktigt i applikationer med hög effekt. Dessutom kan den snabba växlingshastigheten hos SiC Mosfet leda till en mer stabil utspänning. SiC Schottky-dioden hjälper till att minska de omvända återvinningsförlusterna, vilket är avgörande för Boost-omvandlarens totala effektivitet. Faktum är att i vissa högeffekts Boost-omvandlartillämpningar för förnybara energisystem som solomriktare, kan användning av SiC-enheter öka den totala systemeffektiviteten med några procentenheter. Det låter kanske inte så mycket, men i storskaliga system kan det leda till betydande kostnadsbesparingar över tid.

En annan viktig topologi är Half - Bridge-omvandlaren. Detta används ofta i applikationer som motordrivningar och högfrekvensväxelriktare. I en Half - Bridge-omvandlare kommer SiC-enheternas höga temperaturtolerans väl till pass. Det snabba bytet av SiC Mosfets kan orsaka viss elektromagnetisk störning (EMI), men deras höga temperaturprestanda möjliggör bättre värmeavledning. Vi kan använda mindre kylflänsar, vilket minskar storleken och kostnaden för omvandlaren. SiC Schottky Diode in the Half - Bridge hjälper till att minska den omvända återvinningsströmmen, vilket i sin tur minskar belastningen på Mosfets. Detta kan förbättra omvandlarens tillförlitlighet. I motordrivningsapplikationer kan en mer pålitlig och effektiv halvbryggomvandlare som använder SiC-enheter leda till bättre motorprestanda och längre motorlivslängd.

Full - Bridge-omvandlare används också i stor utsträckning, särskilt i högeffektapplikationer såsom laddare för elfordon och högeffekts DC - DC-omvandlare. I en Full - Bridge-omvandlare kan SiC Mosfets hantera höga kopplingsfrekvenser och höga strömmar. Det låga på-motståndet och snabba omkopplingshastigheten resulterar i lägre effektförluster och högre effektivitet. SiC Schottky-dioderna i Full - Bridge kan minska de omvända återhämtningsförlusterna och förbättra den övergripande strömkvaliteten. För elfordonsladdare kan en högeffektiv Full - Bridge-omvandlare som använder SiC-enheter ladda batteriet snabbare och mer effektivt, vilket är en stor fördel på dagens marknad.

Flyback-omvandlare används ofta i lågeffektapplikationer som mobiltelefonladdare och småskaliga nätaggregat. Även i dessa lågenergiapplikationer kan SiC-enheter göra stor skillnad. SiC Mosfets snabba kopplingshastighet minskar kopplingstiden, vilket ökar omvandlarens effektivitet. SiC Schottky-dioden med sin noll - omvänd - återhämtningskarakteristik kan förbättra effektfaktorkorrigeringen (PFC) i Flyback-omvandlaren. Det gör att omvandlaren kan hämta ström från nätet mer effektivt, vilket minskar elavfallet.

Men det är inte bara solsken och regnbågar när man använder SiC-enheter i olika kretstopologier. Det finns vissa utmaningar också. Till exempel kan den snabba växlingshastigheten för SiC Mosfets orsaka viss ringning och översvängning i spännings- och strömvågformerna. Detta kan leda till EMI-problem. Designers måste vara försiktiga med layouten och använda lämpliga snubberkretsar för att minimera dessa problem. Dessutom är SiC-enheter fortfarande relativt dyrare än silikonenheter. Men i takt med att tekniken mognar och produktionsvolymen ökar, sjunker kostnaden.

Sammanfattningsvis kan olika kretstopologier ha en djupgående effekt på SiC-enhetens prestanda. Oavsett om det handlar om att förbättra effektiviteten, öka effekttätheten eller förbättra tillförlitligheten, har SiC-enheter mycket att erbjuda i olika kretstopologier. Som leverantör av SiC-enheter arbetar vi ständigt med att förbättra våra produkter för att bättre passa olika applikationer.
