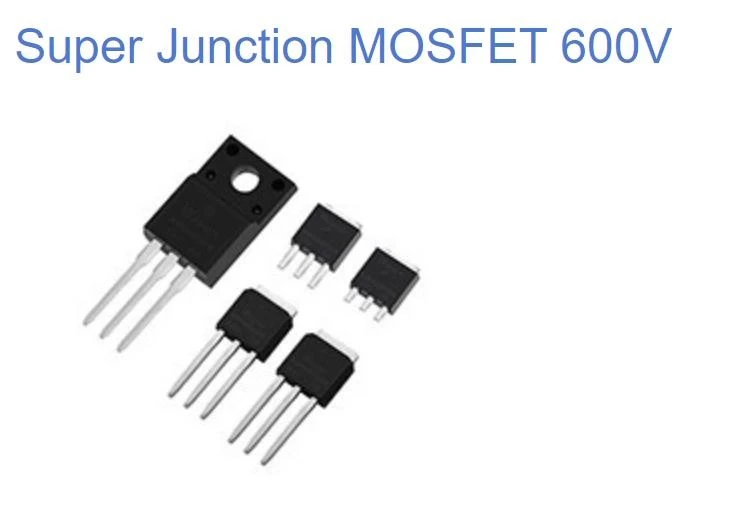

Super Junction Mosfet 600v

Super Junction Mosfet 600v

Vi behärskar både Deep trench och Multi-EPI super junction MOSFET
teknologi och har en mycket omfattande produktportfölj.
Super junction MOSFET produktspecifikationer täcker 500V-1200V,
2A-99A. Vi är den första inhemska masstillverkade superkorsningen
MOSFET med en tåla spänning på över 1000V, och har
600V/16.5mΩ produkter som ultralåg Rdson, och introducerade
innovativt inbyggt isoleringspaket, SOT-223-2L, PDFN8X8
och andra paketprodukter.

Skicka förfrågan

Beskrivning

Super Junction MOSFET 600V (SJ MOSFET 600V) ‌ är en avancerad effekthalvledare

enhet speciellt lämpad för högspänningstillämpningar i 600V-spänningsklassen.

Denna enhet är känd för sitt låga på-motstånd och höga växlingshastighet, vilket gör

den används flitigt i hel- och halvbrygga kretsar, speciellt inom området DC-laddning

pålar och kraftaggregat med hög effekt. SJ MOSFET erbjuder en bättre avvägning mellan

genombrottsspänning och specifikt på-motstånd än traditionella VDMOS-enheter, dock

deras struktur resulterar i en ökning av kopplingsarean för bulkdioden, vilket kan

göra de omvända återhämtningsegenskaperna sämre. För att optimera denna egenskap har forskarna

har föreslagit en mängd olika metoder, inklusive simuleringsoptimering av celler genom

simuleringsprogram och processdesign för att minska omvänd återhämtningstid och förbättra mjukhetsfaktorn.
De 600V spänningsbeständiga SJ MOSFET:arna möter behoven hos en mängd olika applikationer med

överlägsen prestanda och innovativ teknik, särskilt när det gäller förbättrad energi

effektivitet, minskat buller och mindre förpackningar .

Delnr. Beskrivning Paket VDS (V) RDS(on) (Ω) @VGS=10V(max.) ID (A) @TA=25 grad PD (W) @TA=25 grad VGS (V) VGS(th) (V) (typ.)
WMK07N60C4 N-kanal SJ-MOS C4 TILL-220 600 1.14 5 42 30 3
WML07N60C4 N-kanal SJ-MOS C4 TILL-220F 600 1.14 5 23 30 3
WMM07N60C4 N-kanal SJ-MOS C4 TILL-263 600 1.14 5 42 30 3
WMN07N60C4 N-kanal SJ-MOS C4 TILL-262 600 1.14 5 42 30 3
WMO07N60C4 N-kanal SJ-MOS C4 TILL-252 600 1.14 5 42 30 3
WMP07N60C4 N-kanal SJ-MOS C4 TILL-251 600 1.14 5 42 30 3
WMF07N60C4 N-kanal SJ-MOS C4 SOT-223-2L 600 1.2 5 5 30 3.3
WMK08N60C4 N-kanal SJ-MOS C4 TILL-220 600 0.78 6 45 30 3
WML08N60C4 N-kanal SJ-MOS C4 TILL-220F 600 0.78 6 26 30 3
WMM08N60C4 N-kanal SJ-MOS C4 TILL-263 600 0.78 6 45 30 3
WMN08N60C4 N-kanal SJ-MOS C4 TILL-262 600 0.78 6 45 30 3
WMO08N60C4 N-kanal SJ-MOS C4 TILL-252 600 0.78 6 45 30 3
WMP08N60C4 N-kanal SJ-MOS C4 TILL-251 600 0.78 6 45 30 3
WMF08N60C4 N-kanal SJ-MOS C4 SOT-223-2L 600 0.8 6 6 30 3
WMK10N60C4 N-kanal SJ-MOS C4 TILL-220 600 0.6 8 57 30 3
WML10N60C4 N-kanal SJ-MOS C4 TILL-220F 600 0.6 8 27 30 3
WMM10N60C4 N-kanal SJ-MOS C4 TILL-263 600 0.6 8 57 30 3
WMN10N60C4 N-kanal SJ-MOS C4 TILL-262 600 0.6 8 57 30 3
WMO10N60C4 N-kanal SJ-MOS C4 TILL-252 600 0.6 8 57 30 3
WMP10N60C4 N-kanal SJ-MOS C4 TILL-251 600 0.6 8 57 30 3
WMF10N60C4 N-kanal SJ-MOS C4 SOT-223-2L 600 0.61 8 6.5 30 3
WMK14N60C4 N-kanal SJ-MOS C4 TILL-220 600 0.38 11 85 30 3
WML14N60C4 N-kanal SJ-MOS C4 TILL-220F 600 0.38 11 31 30 3
WMM14N60C4 N-kanal SJ-MOS C4 TILL-263 600 0.38 11 85 30 3
WMN14N60C4 N-kanal SJ-MOS C4 TILL-262 600 0.38 11 85 30 3
WMO14N60C4 N-kanal SJ-MOS C4 TILL-252 600 0.38 11 85 30 3
WMP14N60C4 N-kanal SJ-MOS C4 TILL-251 600 0.38 11 85 30 3
WMK15N60C4 N-kanal SJ-MOS C4 TILL-220 600 0.3 13 86 30 3
WML15N60C4 N-kanal SJ-MOS C4 TILL-220F 600 0.3 13 31 30 3
WMM15N60C4 N-kanal SJ-MOS C4 TILL-263 600 0.3 13 86 30 3
WMN15N60C4 N-kanal SJ-MOS C4 TILL-262 600 0.3 13 86 30 3
WMO15N60C4 N-kanal SJ-MOS C4 TILL-252 600 0.3 13 86 30 3
WMP15N60C4 N-kanal SJ-MOS C4 TILL-251 600 0.3 13 86 30 3
WMK26N60C4 N-kanal SJ-MOS C4 TILL-220 600 0.19 18 135 30 3
WML26N60C4 N-kanal SJ-MOS C4 TILL-220F 600 0.19 18 31 30 3
WMM26N60C4 N-kanal SJ-MOS C4 TILL-263 600 0.19 18 135 30 3
WMN26N60C4 N-kanal SJ-MOS C4 TILL-262 600 0.19 18 135 30 3
WMO26N60C4 N-kanal SJ-MOS C4 TILL-252 600 0.19 18 135 30 3
WMJ26N60C4 N-kanal SJ-MOS C4 TILL-247 600 0.19 18 135 30 3
WMK28N60C4 N-kanal SJ-MOS C4 TILL-220 600 0.16 23 160 30 3
WML28N60C4 N-kanal SJ-MOS C4 TILL-220F 600 0.16 23 31 30 3
WMM28N60C4 N-kanal SJ-MOS C4 TILL-263 600 0.16 23 160 30 3
WMN28N60C4 N-kanal SJ-MOS C4 TILL-262 600 0.16 23 160 30 3
WMJ28N60C4 N-kanal SJ-MOS C4 TILL-247 600 0.16 23 160 30 3
WMK36N60C4 N-kanal SJ-MOS C4 TILL-220 600 0.097 36 277 30 3
WML36N60C4 N-kanal SJ-MOS C4 TILL-220F 600 0.097 36 34 30 3
WMM36N60C4 N-kanal SJ-MOS C4 TILL-263 600 0.097 36 277 30 3
WMN36N60C4 N-kanal SJ-MOS C4 TILL-262 600 0.097 36 277 30 3
WMJ36N60C4 N-kanal SJ-MOS C4 TILL-247 600 0.097 36 277 30 3
WMK53N60C4 N-kanal SJ-MOS C4 TILL-220 600 0.07 50 350 30 3
WML53N60C4 N-kanal SJ-MOS C4 TILL-220F 600 0.07 50 34 30 3
WMM53N60C4 N-kanal SJ-MOS C4 TILL-263 600 0.07 50 350 30 3
WMN53N60C4 N-kanal SJ-MOS C4 TILL-262 600 0.07 50 350 30 3
WMJ53N60C4 N-kanal SJ-MOS C4 TILL-247 600 0.07 50 350 30 3
WMJ80N60C4 N-kanal SJ-MOS C4 TILL-247 600 0.039 80 410 30 3.3
WMJ90N60C4 N-kanal SJ-MOS C4 TILL-247 600 0.029 90 430 30 3.3
WMJ99N60C4 N-kanal SJ-MOS C4 TILL-247 600 0.023 99 460 30 3.3
WMK15N60F2 N-kanal SJ-MOS F2 TILL-220 600 0.335 13 86 30 3.5
WML15N60F2 N-kanal SJ-MOS F2 TILL-220F 600 0.335 13 31 30 3.5
WMM15N60F2 N-kanal SJ-MOS F2 TILL-263 600 0.335 13 86 30 3.5
WMN15N60F2 N-kanal SJ-MOS F2 TILL-262 600 0.335 13 86 30 3.5
WMO15N60F2 N-kanal SJ-MOS F2 TILL-252 600 0.335 13 86 30 3.5
WMP15N60F2 N-kanal SJ-MOS F2 TILL-251 600 0.335 13 86 30 3.5
WMK26N60F2 N-kanal SJ-MOS F2 TILL-220 600 0.21 18 135 30 3.5
WML26N60F2 N-kanal SJ-MOS F2 TILL-220F 600 0.21 18 31 30 3.5
WMM26N60F2 N-kanal SJ-MOS F2 TILL-263 600 0.21 18 135 30 3.5
WMN26N60F2 N-kanal SJ-MOS F2 TILL-262 600 0.21 18 135 30 3.5
WMO26N60F2 N-kanal SJ-MOS F2 TILL-252 600 0.21 18 135 30 3.5
WMJ26N60F2 N-kanal SJ-MOS F2 TILL-247 600 0.21 18 135 30 3.5
WMK28N60F2 N-kanal SJ-MOS F2 TILL-220 600 0.19 23 160 30 3.5
WML28N60F2 N-kanal SJ-MOS F2 TILL-220F 600 0.19 23 31 30 3.5
WMM28N60F2 N-kanal SJ-MOS F2 TILL-263 600 0.19 23 160 30 3.5
WMN28N60F2 N-kanal SJ-MOS F2 TILL-262 600 0.19 23 160 30 3.5
WMJ28N60F2 N-kanal SJ-MOS F2 TILL-247 600 0.19 23 160 30 3.5
WMK36N60F2 N-kanal SJ-MOS F2 TILL-220 600 0.11 36 277 30 4
WML36N60F2 N-kanal SJ-MOS F2 TILL-220F 600 0.11 36 34 30 4
WMM36N60F2 N-kanal SJ-MOS F2 TILL-263 600 0.11 36 277 30 4
WMN36N60F2 N-kanal SJ-MOS F2 TILL-262 600 0.11 36 277 30 4
WMJ36N60F2 N-kanal SJ-MOS F2 TILL-247 600 0.11 36 277 30 4
WMK53N60F2 N-kanal SJ-MOS F2 TILL-220 600 0.078 50 350 30 3
WML53N60F2 N-kanal SJ-MOS F2 TILL-220F 600 0.078 50 34 30 3
WMM53N60F2 N-kanal SJ-MOS F2 TILL-263 600 0.078 50 350 30 3
WMN53N60F2 N-kanal SJ-MOS F2 TILL-262 600 0.078 50 350 30 3
WMJ53N60F2 N-kanal SJ-MOS F2 TILL-247 600 0.078 50 350 30 3
WMJ98N60F2 N-kanal SJ-MOS F2 TILL-247 600 0.0235 98 460 30 4
WMJ80N60F2 N-kanal SJ-MOS F2 TILL-247 600 0.044 80 410 30 3.5
WMJ90N60F2 N-kanal SJ-MOS F2 TILL-247 600 0.033 90 430 30 3.5
WMJ99N60F2 N-kanal SJ-MOS F2 TILL-247 600 0.0255 99 460 30 3.5
WMJ60N60EM N-kanal SJ-MOS EM TILL-247 600 0.06 60 403 30 3.8
WMJ85N60F2 N-kanal SJ-MOS F2 TILL-247 600 0.0255 89 430 30 3.6
WMZ53N60F2 N-kanal SJ-MOS F2 PDFN8*8 600 0.078 50 280 30 3
WMZ36N60C4 N-kanal SJ-MOS C4 PDFN8*8 600 0.105 36 277 30 3.2
WMZ26N60C4 N-kanal SJ-MOS C4 PDFN8*8 600 0.205 18 135 30 3
WMLL36N60C4 N-kanal SJ-MOS C4 VÄGTULL 600 0.105 36 277 30 3.2
WMO08N65PC4 N-kanal SJ-MOS C4 TILL-252 650 0.91 5 38 30 3
WML08N65PC4 N-kanal SJ-MOS C4 TILL-220F 650 0.91 5 21 30 3
WMF08N65PC4 N-kanal SJ-MOS C4 SOT-223 650 0.91 5 5 30 3
WMO04N65PC4 N-kanal SJ-MOS C4 TILL-252 650 2.8 2.8 18 30 3
WMF04N65PC4 N-kanal SJ-MOS C4 SOT-223 650 2.8 2.8 3.5 30 3
WMO07N65PC4 N-kanal SJ-MOS C4 TILL-252 650 1.38 4 20 30 3
WMF07N65PC4 N-kanal SJ-MOS C4 SOT-223 650 1.38 4 4 30 3
WMF10N65PC4 N-kanal SJ-MOS C4 SOT-223 650 0.49 8 6.5 30 3









Följande är Super Junction "WMM07N60C4, WML07N60C4, WMO07N60C4, WMN07N60C4, WMP07N60C4,

WMK07N60C4"s produktintroduktion, andra modellparametrar, välkommen att kontakta oss.
